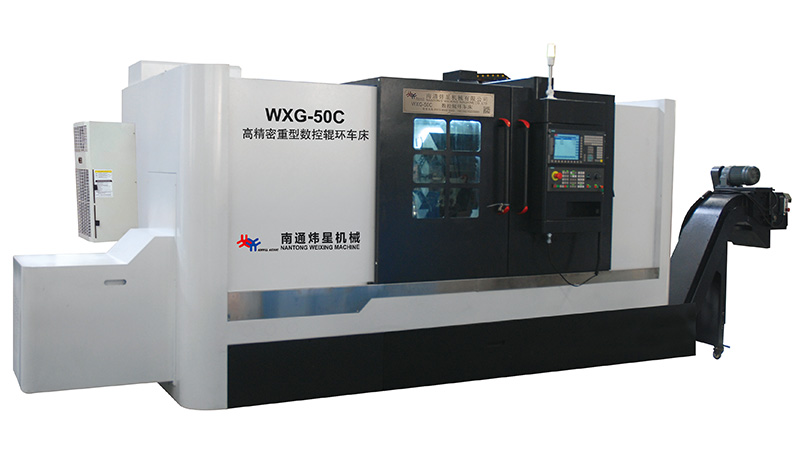

WXG-50C是一款高精密重型數控輥環車床，借鑒于國際知名重型數控斜車的制造技術，適用于鋼鐵企業對超高硬度大規格輥環進行精密車削加工及各種軸類環類零件的精密加工。該機床剛性強適應重型切削，具有加工效率高、操作便捷、精密度高、先進自動化等特點。機床的外觀造型、操作系統、安全防護系統采用人性化設計。整機設計滿足環保設計要求。
技術規格參數
|
加工范圍 |
床身最大旋徑mm |
Φ700 |
|
床鞍最大旋徑mm |
Φ630 |
|
|
最大切削直徑mm |
Φ480 |
|
|
最大切削長度mm |
1000 |
|
|
兩頂尖距離mm |
1320 |
|
|
各軸行程 |
X軸行程mm |
350 |
|
Z軸行程mm |
1100 |
|
|
各軸移動速度 |
X軸移動速度mm/min |
10000 |
|
Z軸移動速度mm/min |
10000 |
|
|
手輪mm |
0.001/0.01/0.1 |
|
|
X、Z進給速度mm/min |
0~5000 |
|
|
X、Z手動進給速度mm/min |
0~1260 |
|
|
主軸 |
主軸轉速rpm |
2-1000 |
|
刀架 |
刀位數目 |
8 |
|
換刀時間sec |
2 |
|
|
刀具安裝尺寸mm |
32X32 |
|
|
電機 |
主軸電機KW |
18.5 |
|
X軸進給電機Nm |
22 |
|
|
Z軸進給電機Nm |
22 |
|
|
控制系統 |
Siemens828D西門子 |
Siemens828D |
|
功率 |
消耗功率量KVA |
35 |
|
冷卻系統 |
冷卻液容量L |
250 |
|
電機型式KW(1HP) |
1.2 |
|
|
尺寸 |
安裝面積mm（長×寬） |
4200X1800（約） |
|
重量 |
整機 |
約6.5T |
